滾珠絲杠副的安裝方式一般叫做滾珠絲杠副的支承形式，通常有兩大類（絲杠旋轉類和螺母旋轉類）共五種典型的支承形式，支承形式不同，所容許 的軸向載荷和容許的回轉轉速也有所不同，應根據工況適當選擇。具體如下，為便于評估，絲杠旋轉類每種支承形式后面給出表征其穩定性的“穩定性系數K2”，K2越大表示該形 式越穩定，螺母旋轉類因受力模型不同，校驗體系也不同，不能模型化比較。  今天就介紹滾珠絲杠副的安裝方式其中一種”固定-固定“型：

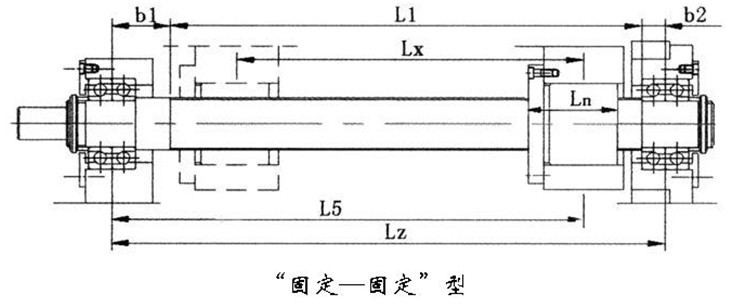

                                                                 滾珠絲杠副的安裝方式 “固定—固定”型：K2=4

    適用于高轉速、高精度的場合。該形式兩端分別分別由一對軸承約束軸向和徑向自由度，負荷由兩組軸承副共同承擔。也可以使兩端的軸承副承受反 向預拉伸力，從而提高傳動剛度。在定位要求很高的場合，甚至可以根據受力情況和絲杠熱變形趨勢精確設定目標行程補償量，進一步提高定位精度。“固定—固定”型有時也被 片面地叫做“雙推－雙推”，實際上由于徑向力的存在幾乎很少能用兩個推力軸承作為固定端。由于此形式結構較復雜，調整較難，因此一般僅在定位要求很高時采用。
