滾珠絲桿螺母調整手段

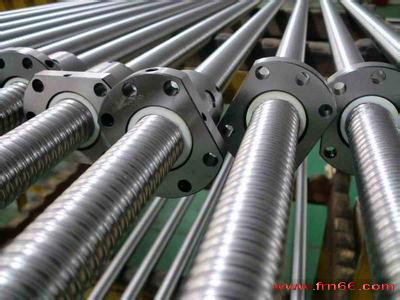

滾珠螺母是滾珠絲桿組織的核心部件。滾珠絲桿組織在運轉時滾珠螺母不能接受徑向載荷或扭矩載荷，只能接受沿絲桿軸向方向的載荷，并且要注意使效果在滾珠絲桿副上的軸向載荷經過絲杠軸心，設計時不能將徑向負荷、扭矩載荷直接施加到螺母上，否則會大大縮短滾珠絲桿組織的壽命或致使運轉不良，由于徑向載荷或扭矩載荷會使絲杠發生曲折，螺母中有些滾珠過載，然后致使傳動不平穩、精度下降、壽命急劇縮短。絲桿接受的徑向載荷主要是絲杠的自重。
但此刻應實在操控好預緊力的大小，如預緊力過小，不能徹底消除軸向空隙，起不到預緊的效果；如預緊力過大，又會使空載力矩添加，然后下降傳動功率縮短使用壽命。
滾珠絲桿預拉就是在安裝時用絲桿兩端的鎖緊螺母按需求對絲桿的長度方向施加必定的拉力以調整絲桿正反螺母的反向緊度，原因是絲桿在運轉中溫升時，熱應力效應會使絲桿伸長，使絲桿的長度變得不穩定。意圖是為了有用消除該部件的彈性變量以期取得平穩的運動精度。否則在微量進給時當滑鞍或工作臺的阻尼力大于絲桿及螺母的彈性力矩時工作臺不發生位移，跟著不斷的進給絲桿及螺母的累積彈性力矩超過工作臺阻尼力矩此刻的工作臺發生沖動位移。盡管總的進給量能夠不受影響、但實踐的步數、每步的進給量與操控器的輸出發生差錯，其后果是嚴重影響加工精度。
但此刻應實在操控好預緊力的大小，如預緊力過小，不能徹底消除軸向空隙，起不到預緊的效果；如預緊力過大，又會使空載力矩添加，然后下降傳動功率縮短使用壽命。
滾珠絲桿預拉就是在安裝時用絲桿兩端的鎖緊螺母按需求對絲桿的長度方向施加必定的拉力以調整絲桿正反螺母的反向緊度，原因是絲桿在運轉中溫升時，熱應力效應會使絲桿伸長，使絲桿的長度變得不穩定。意圖是為了有用消除該部件的彈性變量以期取得平穩的運動精度。否則在微量進給時當滑鞍或工作臺的阻尼力大于絲桿及螺母的彈性力矩時工作臺不發生位移，跟著不斷的進給絲桿及螺母的累積彈性力矩超過工作臺阻尼力矩此刻的工作臺發生沖動位移。盡管總的進給量能夠不受影響、但實踐的步數、每步的進給量與操控器的輸出發生差錯，其后果是嚴重影響加工精度。
