數控機床用滾珠絲桿防護罩解析
點擊：2821 日期：2014-07-21
選擇字號：小 中 大

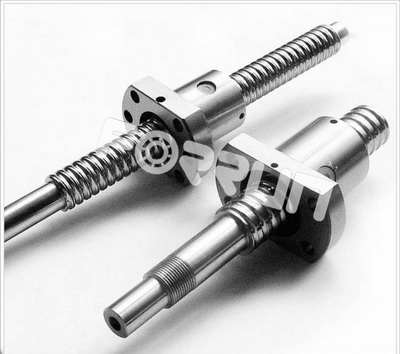

數控機床的進給系統要獲得安全、較高的傳動精度，除了上銀絲桿正確的安裝外，平時工作中的防護也是非常重要的一個因素。滾珠絲桿和傳統的滾動摩擦的直線件一樣，必須要注意其安全性，應盡量地避免硬質灰塵或碎屑雜物進入螺母內部而造成螺母損壞，因此必須裝有防護裝置。滾珠絲桿防護罩又叫滾珠絲杠保護套，具有防塵、防冷卻液、防切屑等功能，而且能維護機床正常精度，可有效地保護上銀絲桿、光杠、軸、立柱等零部件不受灰塵等外特的污染與破壞，能夠隨部件做伸開或壓縮運動，垂直或水平使用均可，延長機床使用壽命。如果滾珠絲桿必須要安裝在機床上外邊，則應采用封閉的防護罩：如采用螺旋彈簧鋼帶套管、伸縮套管以及折疊式套管等。安裝時將防護罩的一端連接在滾珠螺母的側面，另一端固定在上銀絲桿的支承座上。如果滾珠絲桿副處于隱蔽的位置，則可采用密封圈防護，密封圈裝在螺母的兩端。接觸式的彈性密封圈采用耐油橡膠或尼龍制成，其內孔做成與上銀絲桿螺紋滾道相配的形狀；接觸式密封圈的防塵效果好，但由于存在接觸壓力，使摩擦力矩略有增加。非接觸式密封圈又稱迷宮式密封圈，它采用硬質塑料制成，其內孔與絲桿螺紋滾道的形狀相反，并稍有間隙，這樣可避免摩擦力矩，但防塵效果差。工作中應避免碰擊防護裝置，防護裝置一有損壞應及時更換。
