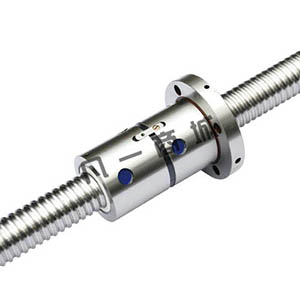

SKF絲桿，SKF滾珠絲桿的特性：
滾珠絲杠由螺桿、螺母、鋼球、預壓片、反向器、防塵器組成。它的功能是將旋轉運動轉化成直線運動，這是艾克姆螺桿的進一步延伸和發展，這項發展的重要意義就是將軸承從滾動動作變成滑動動作。由于具有很小的摩擦阻力，滾珠絲杠被廣泛應用于各種工業設備和精密儀器。
滾珠絲杠是工具機和精密機械上最常使用的傳動元件，其主要功能是將旋轉運動轉換成線性運動，或?qū)⑴ぞ剞D(zhuǎn)換成軸向反復作用力，同時兼具高精度、可逆性和高效率的特點。
滾珠絲杠主要參數為：公稱直徑與導程。
滾珠絲杠軸承為適應各種用途，提供了標準化種類繁多的產品。廣泛應用于機床，滾珠的循環方式有循環導管式、循環器式、端蓋式。預壓方式有定位預壓（雙螺母方式、位預壓方式）、定壓預壓。可根據用途選擇適當類型。絲桿有高精度研磨加工的精密滾珠絲杠（精度分為從CO-C7的6個等級）和經高精度冷軋加工成型的冷軋滾珠絲杠軸承（精度分為從C7-C10的3個等級）。另外，為應付用戶急需交貨的情況，還有已對軸端部進行了加工的成品，可自由對軸端部進行追加工的半成品及冷軋滾珠絲杠軸承。作為此軸承的周邊零部件，在使用所必要的絲杠支撐單元、螺母支座、鎖緊螺母等也已被標準化了，可供用戶選擇使用。
超大功率滾子絲杠HR
這一系列已經經過優化，使用相同直徑和導程的情況下，可提供比標準SR滾子絲杠高出60％的能力，還可在有限的緊湊空間內達到可能的最大使用壽命。
對于一個既定的絲杠標稱直徑，基本承載能力不會隨著導程而過多變化。 這種獨特的特點有助于選擇滾子絲杠的速度，同時保持相同的承載能力，從而為客戶增加設計的靈活性。
SKF行星滾子絲杠的運動學與滾子連續旋轉運動配合，而無再循環。 因此，它們能可靠地用于短行程、快速和/或頻繁變動方向的高載荷應用。
特點和優勢
- 長度高達 8700 mm（如需更長的絲杠請咨詢SKF）
- 標準導程精密度G5
- 軸向游隙高達0.07 mm（絲杠0.1 mm，導程>= 40 mm）
- 轉速高達 2650 rpm（用于標稱直徑為 60 mm的絲杠）
- 可選不銹鋼材質
- 標準刮器
- 可選支撐軸承。 請咨詢SKF
- 許多強大的接觸點，用于重載荷承載和較長的使用壽命
- 滾子通過齒環進行同步，為需要頻繁變換方向的應用提供出色的表現
- 為平均圓周載荷分配進行導向的滾子
- 變換方向時無扭矩變化
- 可根據要求提供軸向游隙或預載荷
- 長導程高達 50 mm，以用于更高的線速度
- 高軸向剛度，預載荷版本則更高
-
必要時，可將螺母輕易地從軸上拆下
- 可在污染環境中運行，且性能的損失最小
- 適配工具，包括非標準、左手操作或特殊設計
- 無微型部件，確保了堅固性和可靠性
-
可進行定制設計
技術參數
|
標稱直徑 |
從 60 至 240 mm |
|
導程 |
從 15 至 50 mm |
|
基本的動載荷能力 |
高達 3200 kN |
|
基本的靜載荷能力 |
高達 16150 kN |
|
加速度 |
高達12000 rad/s2 |
典型應用
- 注塑和吹塑壓力機
- 機電壓力機
- 拉床
- 大型機床
- 越野車
- 油氣業
- 鋼鐵工業
- 水力發電廠
- 緊湊型電子機械滾筒
- 和許多其他應用
