SKF絲桿，SKF滾珠絲桿的特性：
滾珠絲杠由螺桿、螺母、鋼球、預壓片、反向器、防塵器組成。它的功能是將旋轉運動轉化成直線運動，這是艾克姆螺桿的進一步延伸和發展，這項發展的重要意義就是將軸承從滾動動作變成滑動動作。由于具有很小的摩擦阻力，滾珠絲杠被廣泛應用于各種工業設備和精密儀器。
滾珠絲杠是工具機和精密機械上最常使用的傳動元件，其主要功能是將旋轉運動轉換成線性運動，或?qū)⑴ぞ剞D(zhuǎn)換成軸向反復作用力，同時兼具高精度、可逆性和高效率的特點。
滾珠絲杠主要參數為：公稱直徑與導程。
滾珠絲杠軸承為適應各種用途，提供了標準化種類繁多的產品。廣泛應用于機床，滾珠的循環方式有循環導管式、循環器式、端蓋式。預壓方式有定位預壓（雙螺母方式、位預壓方式）、定壓預壓?？筛鶕?jù)用途選擇適當類型。絲桿有高精度研磨加工的精密滾珠絲杠（精度分為從CO-C7的6個等級）和經高精度冷軋加工成型的冷軋滾珠絲杠軸承（精度分為從C7-C10的3個等級）。另外，為應付用戶急需交貨的情況，還有已對軸端部進行了加工的成品，可自由對軸端部進行追加工的半成品及冷軋滾珠絲杠軸承。作為此軸承的周邊零部件，在使用所必要的絲杠支撐單元、螺母支座、鎖緊螺母等也已被標準化了，可供用戶選擇使用。

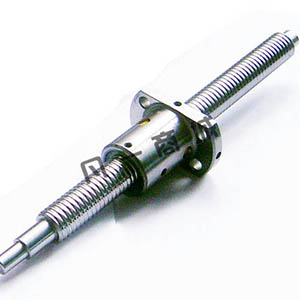

精密軋制滾珠絲杠DIN標準SND / BND / PND
由于螺母外徑、法蘭面和螺母螺紋都經過精密研磨，因此這一設計最適用于需要定位的應用。 如果需要進一步的定位精確度，SKF為這一系列提供反向游隙的消除或帶預載荷。
特點和優勢
- 根據不同尺寸（SND版本），可選0.05至0.08 mm 的減少軸向游隙
- 根據滾珠絲杠尺寸（PND版本），滾珠絲杠Ca值的標準預載荷為7%至8.5%
- 標準綜合再循環嵌件
- 可選鋼材再循環嵌件
- 標準導程精密G5、G7和G9
- 螺母研磨外徑/法蘭面
- 精密研磨螺母螺紋
- 用于潤滑嘴或SKF系統24自動潤滑組件的注油孔
- 可選在軸和螺母表層上進行涂覆
-
可選安全螺母
- 可選刮器
- 可選支撐軸承
- 緊湊螺母/一體式法蘭，便于安裝
- 該設計極其適用于定位絲杠。 研磨滾珠絲杠采用G5導程精密度
-
可選鋼材再循環嵌件可以用作適應嚴苛或垂直應用的安全裝置。
- 可根據要求提供大尺寸滾珠（BND型號），從而消除反向游隙
- 一件式螺母帶內部預載荷，從而帶來緊湊性和優化的剛度（PND版本）。
技術參數
|
標稱直徑 |
從 16 至 63 mm |
|
導程 |
從 5 至 10 mm |
|
基本的動載荷能力 |
從 5.5 至 81.5 kN |
|
基本的靜載荷能力 |
從 7,1 至 206,9 kN |
|
最大軸向游隙 |
從 0,07 至 0,12 mm |
典型應用
- 機床
- 木工
- 印刷
- 紡織業
- 注模
- 和許多其他應用
