TBI絲桿，TBI滾珠絲桿的特性：
滾珠絲杠由螺桿、螺母、鋼球、預壓片、反向器、防塵器組成。它的功能是將旋轉運動轉化成直線運動，這是艾克姆螺桿的進一步延伸和發展，這項發展的重要意義就是將軸承從滾動動作變成滑動動作。由于具有很小的摩擦阻力，滾珠絲杠被廣泛應用于各種工業設備和精密儀器。
滾珠絲杠是工具機和精密機械上最常使用的傳動元件，其主要功能是將旋轉運動轉換成線性運動，或將扭矩轉換成軸向反復作用力，同時兼具高精度、可逆性和高效率的特點。
滾珠絲杠主要參數為：公稱直徑與導程。
滾珠絲杠軸承為適應各種用途，提供了標準化種類繁多的產品。廣泛應用于機床，滾珠的循環方式有循環導管式、循環器式、端蓋式。預壓方式有定位預壓（雙螺母方式、位預壓方式）、定壓預壓?？筛鶕?jù)用途選擇適當類型。絲桿有高精度研磨加工的精密滾珠絲杠（精度分為從CO-C7的6個等級）和經高精度冷軋加工成型的冷軋滾珠絲杠軸承（精度分為從C7-C10的3個等級）。另外，為應付用戶急需交貨的情況，還有已對軸端部進行了加工的成品，可自由對軸端部進行追加工的半成品及冷軋滾珠絲杠軸承。作為此軸承的周邊零部件，在使用所必要的絲杠支撐單元、螺母支座、鎖緊螺母等也已被標準化了，可供用戶選擇使用。

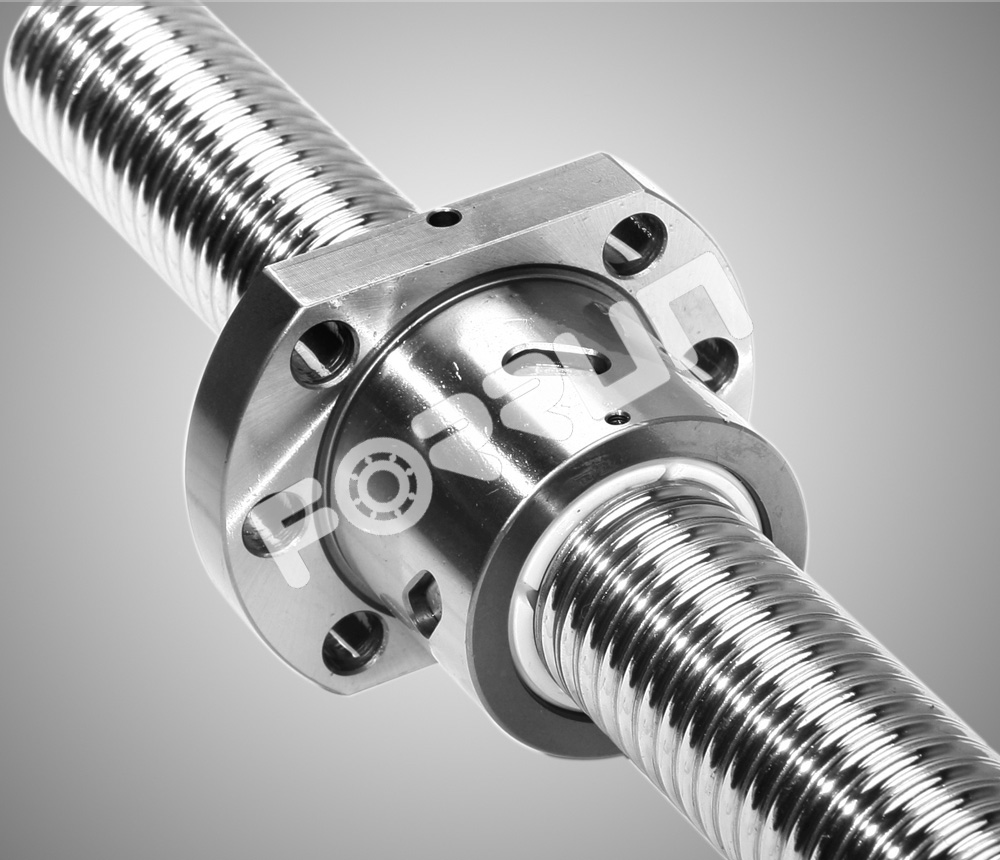

SFU10020滾珠絲桿參數
型號:SFU10020
絲桿外徑:100
導程:20
珠徑:9.525
螺母外徑:150
法蘭直徑:202
法蘭的厚度:30
螺母的長度:180
法蘭的寬度:155
珠圈數:1×4
動額定負荷:14303
靜額定負荷:60698
剛性:162。
SFU10020滾珠絲杠安裝注意事項
? 應確實找正滾珠絲杠副軸心線與導軌/螺母座/軸承座之間的平行和同心關系，否則有可能造成絲杠副永久變形而損壞，并且系統噪聲超出預期。嚴格保證螺母座孔與絲杠兩端的軸承座孔(及可能的電機座孔)同心，嚴格保證螺母座孔端面/軸承接觸端面/可能的電機連接端面與其孔中心垂直。
切實理解并核實軸承內外圈的壓緊關系以及軸承內外圈的壓緊力，避免過度壓緊造成軸承卸荷或軸承實際未壓緊從而產生非預期的系統間隙。
電機到絲杠的傳動鏈應采取適當?shù)拈g隙消除措施，否則會造成非預期的系統間隙和噪聲。軸承座和滾珠螺母應盡可能地靠近以避免安裝過程給滾珠絲杠副施加不良負荷。
如無確實必要，禁止將滾珠螺母任何一個端面旋出全螺紋部分，更嚴格禁止將螺母端面旋出后再強行旋回去。如發生任何滾珠螺母端面旋出全螺紋部分的事件，請及時聯系制造廠。
嚴禁對滾珠絲杠副施以敲擊，撞擊或其它不良外力。 滾珠螺母不能在絲杠軸上自鎖，應采取一定的措施防止安裝過程中滾珠螺母因自重從絲杠上脫落。
開封TBI滾珠絲桿，TBI精密級滾珠絲桿，凡一商城所經營產品均為進口原裝，假一賠十！凡一商城代理及銷售品牌有國內的TR絲桿、臺灣的銀泰絲桿、上銀絲桿、TBI絲桿、PVP絲桿；進口SKF絲桿、LSK絲桿、CPC絲桿、ABBA絲桿、NSK絲桿、THK絲桿等。為了提高支承的軸向剛度，選擇適當?shù)臐L動軸承也是十分重要的。國內目前主要采用兩種組合方式。一種是把向心軸承和圓錐軸承組合使用，其結構雖簡單，但軸向剛度不足。另一種是把推力軸承或向心推力軸承和向心軸承組合使用，其軸向剛度有了提高，但增大了軸承的摩擦阻力和發熱而且增加了軸承支架的結構尺寸。近年來國內外的軸承生產廠家已生產出一種滾珠絲杠專用軸承，這是一種能夠承受很大軸向力的特殊向心推力球軸承，與一般的向心推力球軸承相比，接觸角增大到60o，增加了滾珠的數目并相應減小滾珠的直徑。這種新結構的軸承比一般軸承的軸向剛度提高了兩倍以上，而且使用極為方便，產品成對出售，而且在出廠時已經選配好內外環的厚度，裝配時只要用螺母和端蓋將內環和外環壓緊，就能獲得出廠時已經調整好的預緊力。開封TBI滾珠絲桿，TBI精密級滾珠絲桿，就選凡一商城。
